🔧 레노버 YOGA Smart Tab (YT-X705F) 분해하는 방법

레노보 요가 스마트 탭 YOGA Smart Tab (YT-X705F) 입니다. 제품 하단의 스탠드를 사용할 수 있는 레노보 특유의 모델입니다.  잠깐 스펙을 살펴보면



안드로이드 9.0
10.1인치 1920x1200  16:10  60Hz
스냅드래곤439 램 3GB  내장 32GB   microSD지원
Wi-Fi5  블루투스 v4.2
카메라 후면 : 800만화소 전면 : 500만화소 사운드 스피커: 2개 JBL 3.5mm단자
충전단자: C타입 / 7,000mAh / 최대10시간 가로: 242mm 세로 : 166mm 두께: 5.5mm 570g



스냅4 시리즈 사용한 것으로 알 수 있듯이 높은 사양은 아닙니다 한 가지 특이한 점이라면, 이 모델은 유플러스 모델로 배포되었습니다.  유플러스와 약정을 맺고 IPTV 서비스로 활용한 모양이더군요.



만약 LG가 스마트폰 시장에서 철수를 하지 않았다면 레노보에게 외주를 주는 일도 없었을 겁니다. LG에서 유플러스에 납품한 태블릿 모델로 홈보이 시리즈가 있었습니다. 홈보이 시리즈도 사용하기는 나쁘지 않았습니다.



여기까지 하고 요가 스마트 탭을 분해해보겠습니다. 분해시 준비해야할 도구라면. 드라이버 (PH000)규격과 스마트폰(혹은 태블릿) 분리도구가 필요합니다. 헤라라고 불리는 것인데, 이 모델은 틈이 얇아서 일반 신용카드로 분리하기가 매우 어려울 겁니다.



일단 분해를 위해서 제품 후면을 보게 합니다.





케이스 분리. 메인보드까지



 가운데 버튼을 눌러서 스탠드를 벌립니다.

YOGA
Portable Tablet Computer
Model: Lenovo YT-X705F INPUT: 5V 2A
상호명: 한국레노버 유한회사 R-C-LVK-YT-X705F Manufactured for Lenovo XU100497-19007
연락처: 1670-0088 Made in China
JTA IPTV 단말기능 적합성 인증: TTA-V-18-096
gcheer Electronics(Huizhou) Co., Ltd.

제품정보입니다.



제품정보 안내문은 스티키로 떼어낼 수 있습니다.

나사2개가 숨겨져 있고 풀어줍니다.

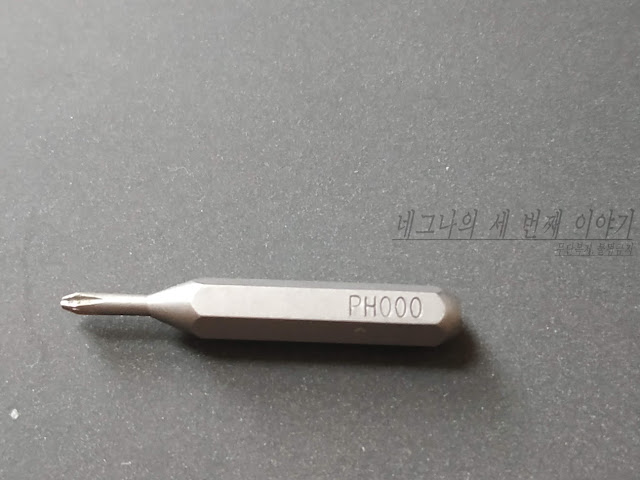

사용되는 드라이버는 PH000 입니다.

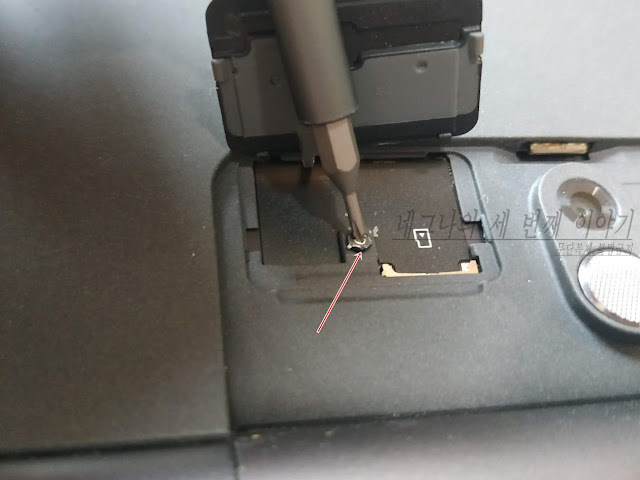

SD카드 슬롯 커버를 열면. S라고 붙여진 스티커가 있습니다. 스티커를 떼어내기가 쉽지 않아서 그냥 드라이버를 돌렸습니다.

후면 케이스에서 드라이버 사용은 끝이 났습니다.

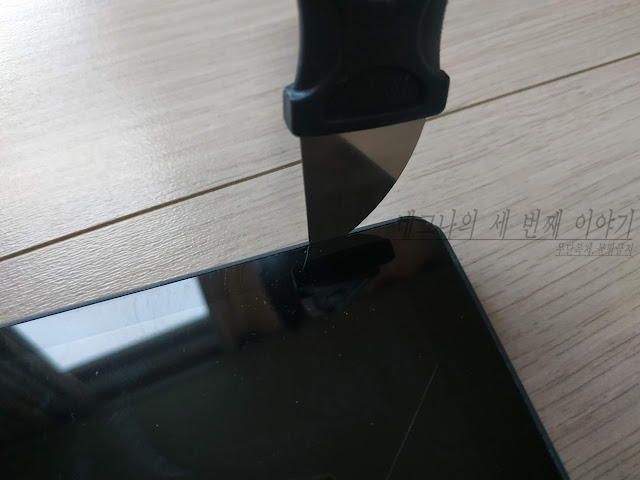

틈을 분리도구를 삽입해서 벌리면

이렇게 벌어집니다. 모든 면을 벌리면.

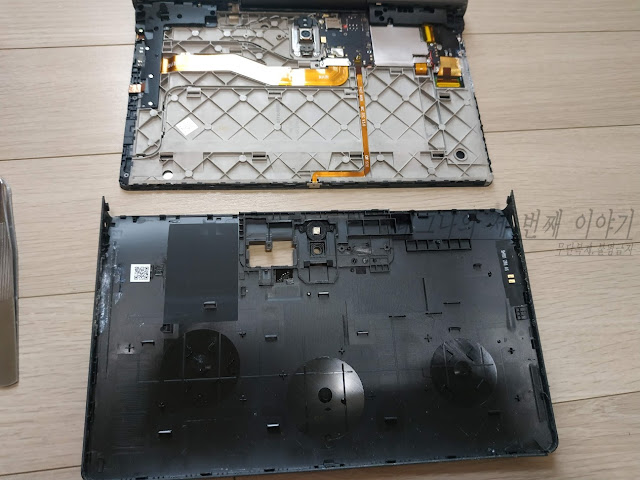

이렇게 분리가 됩니다.

메인보드 레이아웃

SUB P407 MAIN FPCV1.2 WIFI
GR 1926

오른쪽에 메인보드가 자리잡고 있습니다. 메인보드에서 할 작업이라면 여기까지입니다. 만약 LCD를 교체하거나 배터리를 교체하고 싶다면 조금 더 분해를 해야 합니다.



 LCD 분리. 배터리 교체까지





분리해야 할 곳은 사진에 표시된 3곳입니다.

오른쪽에 보이는 캡톤 테이프를 떼어내주고. 케이블 잠금을 위로 올립니다. 케이블을 분리합니다.

LCD와 케이블이 분리가 되었습니다. 메인보드 쪽은 굳이 분리할 필요는 없습니다.

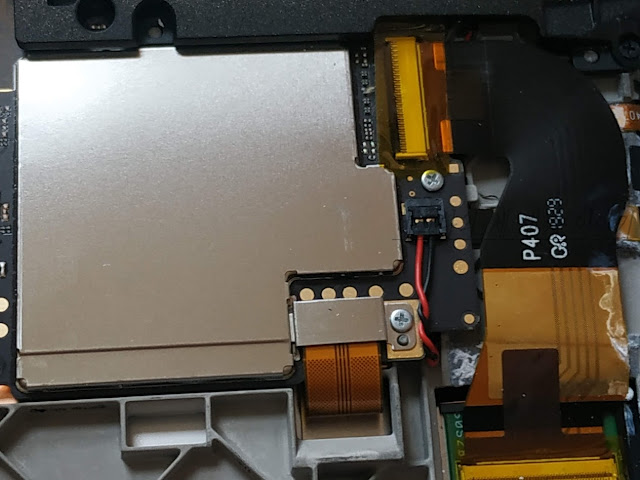

실드 부위의 나사를 드라이버로 풀어 줍니다.





 분리된 나사와 실드.



위로 살짝 들어올리면 케이블이 분리가 됩니다.





⚠ 주의 구간

메인보드 나사와 케이블 분리가 끝이 났다면 LCD를 분리할 수 있습니다. 저는 몰랐지만 LCD를 분리하기 전에 열풍기나 드라이기로  뜨거운 바람을 쐬주는 게 좋습니다. LCD가 접착제로 붙여져 있습니다. 그냥 하면 저처럼 LCD 패널을 떼어내기가 꽤 까다로울 겁니다.



만약 LCD가 이상이 없다면 이 이상 분리는 하지 않는 게 좋아 보입니다. LCD란 물건이 자그만한 충격, 압력에도 손상이 될 염려가 있기 때문입니다. 패널 몇 번 부서 먹어봐서 하는 말입니다.

LCD 분리는 케이스와 동일합니다. 틈에다 헤라를 집어 넣어 면을 따라 나아갑니다. 살살 분리를 해주면 떼어낼 수 있습니다.

요렇게 떼어내집니다.

01WUM0950ZJX1Y97K01493
BOE
eco RoHS Compliant CUS
TV101WUM-LL7 44A31973SP0000QN5 8SSD68C545060JHF9750636



LCD패널은 저가형 답게 BOE사 제품입니다. BOE가 아이폰에도 납품을 한다 하지만 저가형 제품에 많이 볼 수 있으니.

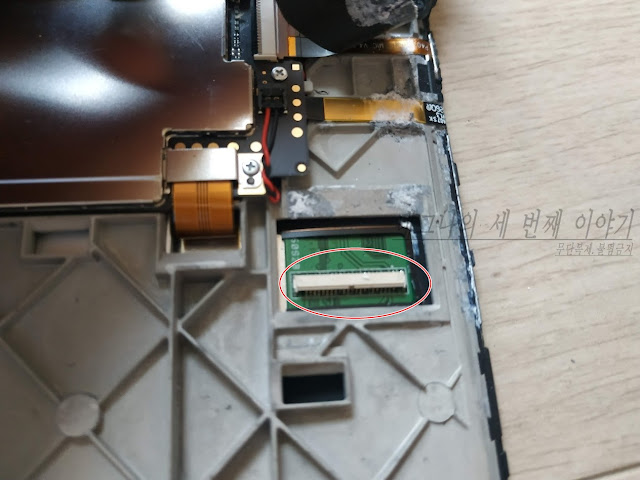

LCD 패널의 플렉스 케이블 연결 단자.

LCD 아래에 리튬 이온 배터리가 위치하고 있습니다.

Lenovo
(可充式锂离子电池组/可充式鋰離子電池組) 执行标准:GB 31241-2014 1ICP3/84/94-2 PS
3.85V 7.0Ah E レノボ・ジャパン株式会社|
Rechargeable Li-Polymer Battery / Baterai isi ulang Li-Polymer 型号/型號/Model/Model baterai: L19D2P32
标称电压/標稱電壓/Voltage/Tegangan nominal: 3.85VDC 充电限制电压/充電限制電壓/Charging limit voltage: 4.4VDC Batas tegangan pengisian: 4.4VDC
5
R39255 7000mAh
额定容量/額定電容量:7000mAh/27.0Wh
Rated capacity/kapasitas baterai (MIN): 7000mAh/27.0Wh STORE BETWEEN/SUHU PENYIMPANAN 0°C~60°C 32°F~140°F For use with Lenovo personal computer
Perhatian: Lihat petunjuk penggunaan/Gunakan pengisi daya asli Warning: Be sure to use only with specific charger and in well ventilation environment with surrounding temperature not higher than 50°C. Keep the battery away from fire. Never make the circuit short or squeeze the battery.
CUS MH30140
廢電池請回收
警告:禁止拆解、
撞击、挤压或投入火中。若出现严重鼓胀,请勿
继续使用。请勿置于高温环境中
。电池浸水后禁止使用!
制造商/MFR:飞毛腿(福建)电子有限公司 SCUD (Fujian) Electronics Co., Ltd. Made in China/Buatan China/中国制造/中國製造
RECYCLE Li-ion 8837 822.
CE
TIS 2217-2548 Lenovo(Thailand) Limited
IS 16046/IEC 62133
R-41016730 www.bis.gov.in
US& Canada Only
YU10408-19001
모델명
L19D2P32
전지의 종류 수입자명
리튬이온 2차전지
Li-ion 00
한국레노버
제조국명 제조자명
중국(China)
SCUD(FUJIAN) Electronics Co., Ltd.
A/S 연락처
1670-0088
Date:20190618
8SSB18C49322AFFZ96J09JF



리튬 이온 배터리 제품 정보입니다.



LCD까지 분리를 했다면 배터리 교체도 충분히 가능해 보입니다. 확실히 분해가 쉽지가 않습니다. 케이스 분리 단계에서 나사3개만 풀고 분해하는 것 좋았지만, LCD에 접착제가 붙여져 있으면 까다롭습니다. 전문 엔지니어, 프로는 다르겠지만 저 처럼 취미로 하는 아마추어 입장에서는 다 나사로만 고정시켜 줬으면 하는 바람이 있습니다. 🤔

근데, 이 모델 사용하는 사람이 많지는 않은가 봅니다. 인터넷에 검색을 해봐도 정보는 많지 않고요. 레노버라고 그런가? 유플러스라서 그런가?



---
