부팅이 되지 않는 삼성 PC (DM300S1A)를 분해해 봅니다. 무슨 문제가 있는 것일지? 케이블 결합 같은 단순한 문제라고 생각을 하는데. 뜯어보면 알 겁니다. 분해를 위해서 십자 드라이버가 하나 필요합니다.

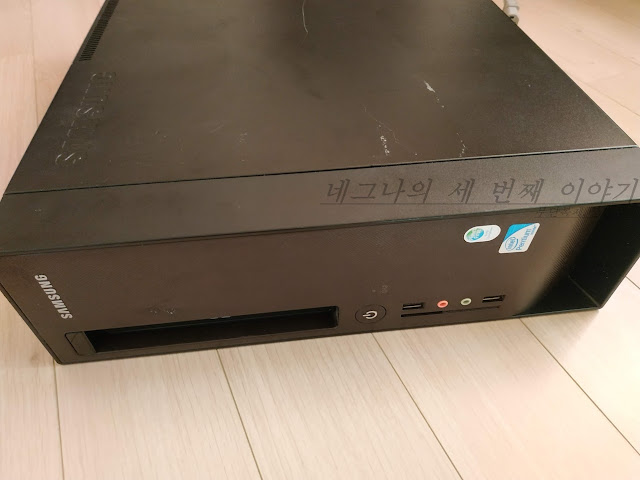

1. 본체입니다. 분해를 위해서 본체 후면을 바라봐야 합니다.
2. 사진에 표시된 나사2개를 분해해 줘야 합니다.
3. 드라이버로 풀어주고.
4. 나사를 분해했다면 케이스 측면을 열어줘야 합니다. 화살표 방향으로 밀어줍니다.
5. 측면 케이스를 연 모습입니다. 메인보드가 보입니다.
6. 나사 2개를 풀어줘야 합니다.
7. 나사를 풀어준 뒤. 화살표 방향으로 힘껏 밀어줍니다.
BRKT ODD TOP
BA81-08620A
13P2-3BN040
아마도 부품 번호일듯.
8. DVD 드라이브가 보일정도로 밀어 준 뒤. 90도로 일으키면
9. DVD 드라이브와 전면 입력부가 떨어져 나갑니다.
10. 하드 디스크 베이에 고정된 나사를 풀어줍니다.
11. 분리된 하드디스크 트레이.
12. 트레이에 결합된 나사 4개를 풀어줍니다.
13. 하드디스크 분리. SSD를 교체를 하고 싶다면 여기까지만 하면 됩니다. 다시 재조립하면 끝.
문제는 여기서 부터 시작입니다. 하드디스크 문제일 줄 알고 교체를 했지만 부팅이 되지 않습니다.
14. 바이오스 상에서는 분명히 디스크가 잡힙니다.
15. 부팅순서에서는 디스크가 보이질 않습니다.
부팅 우선순위를 잡을 수 없으니 당연히 윈도우로 부팅이 되지 않습니다. 디스크를 교체해 봐도, SSD를 넣어도. SATA케이블을 바꿔 봐도 도통 안 됩니다. 바이오스 상에서 부팅 디스크가 잡히질 않는 원인을 알 수가 없네요. 🤔
